Bloki naciągowe o dużej średnicy 1040 mm

Wysokiej jakości bloki naciągowe o dużej średnicy 1040 mm są produkowane w Chinach przez manufakturę Ningbo Lingkai. Ten blok naciągowy o dużej średnicy 1040 mm ma średnicę przewodu nie większą niż LGJ1120. Oznacza to, że aluminium tego drutu przewodzącego może mieć maksymalny przekrój poprzeczny 1120 milimetrów kwadratowych. Prosimy o wycenę bloków naciągowych o dużej średnicy o średnicy 1040 mm.

Wyślij zapytanie

Opis produktu

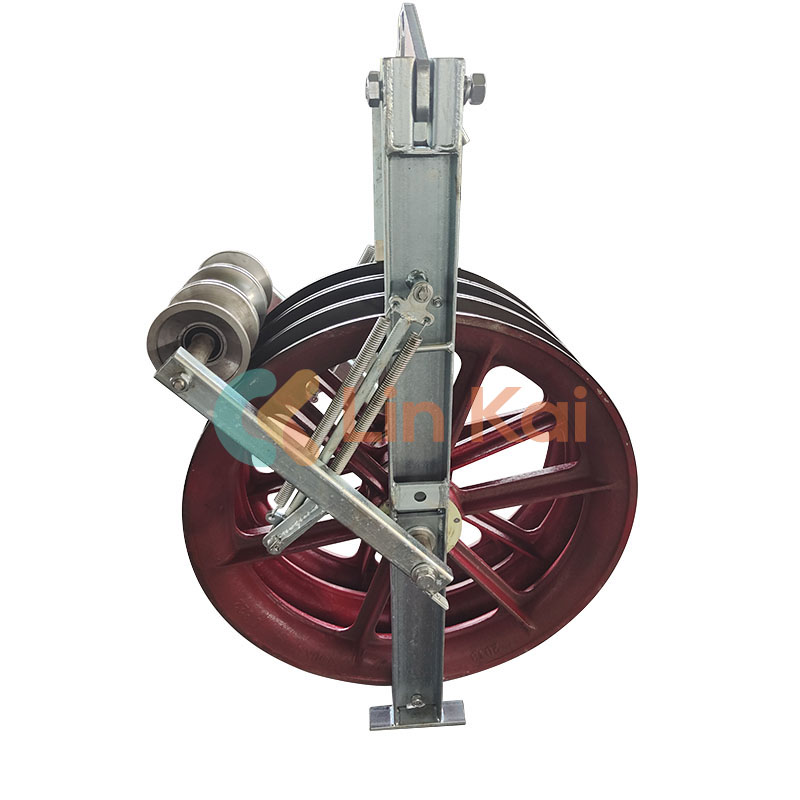

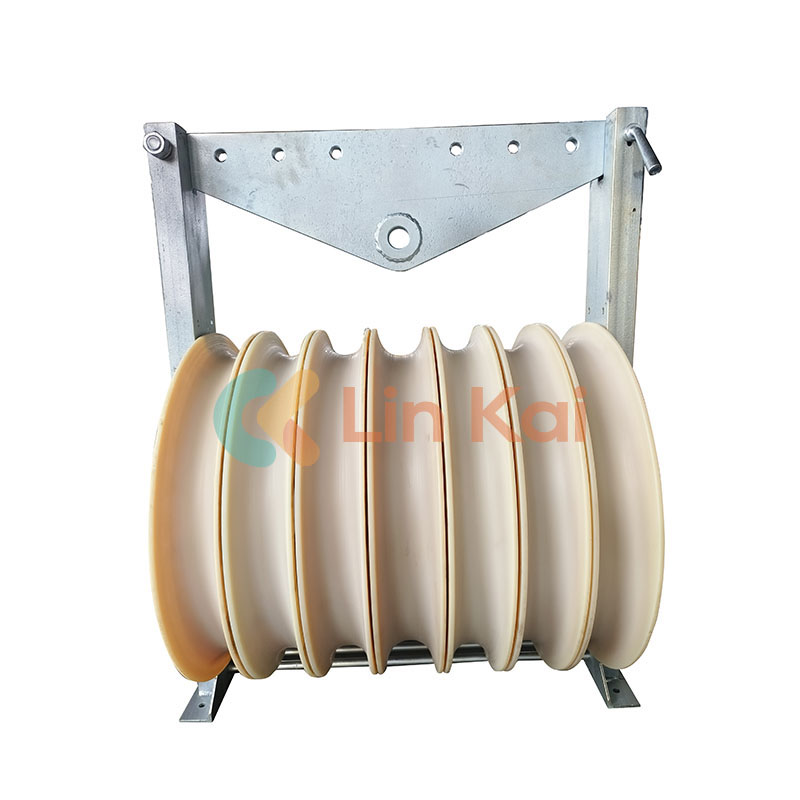

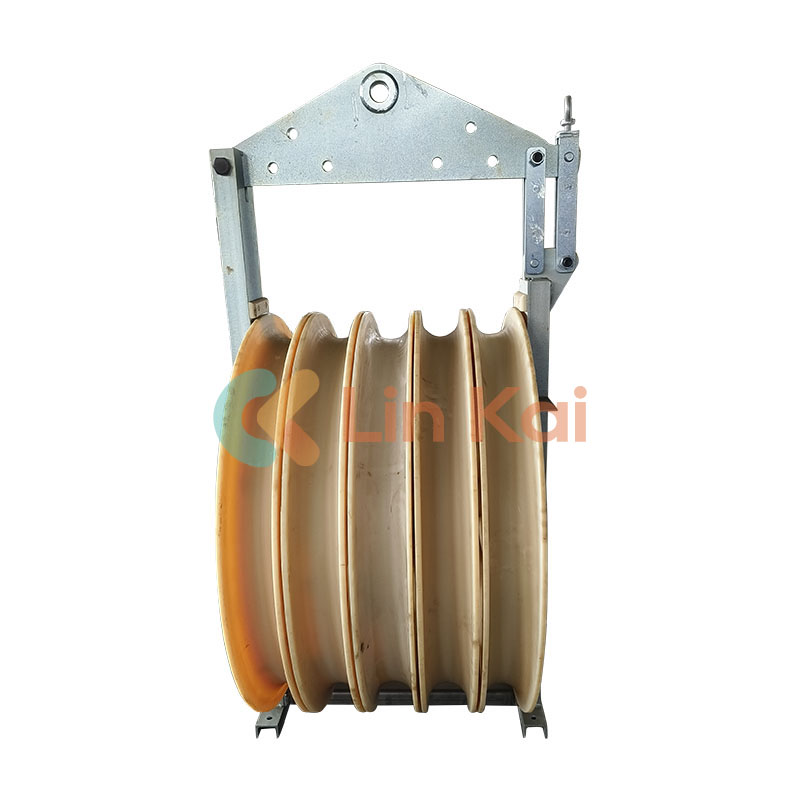

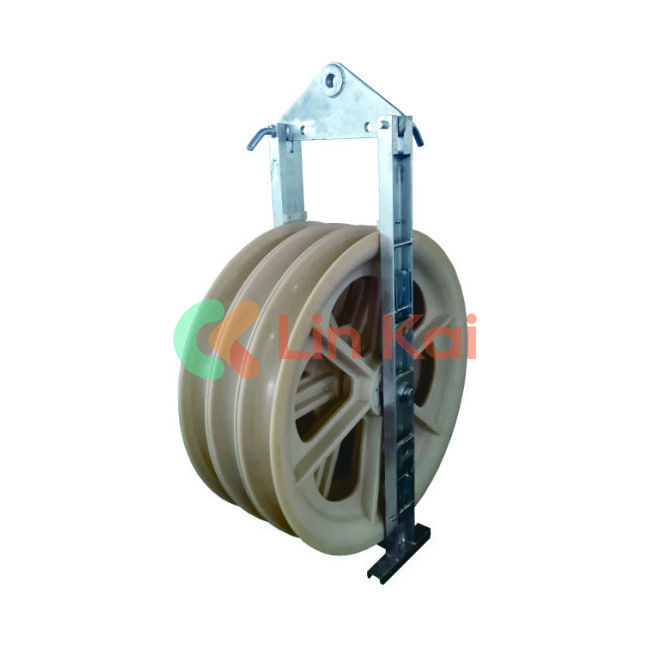

Bloki naciągowe o dużej średnicy o średnicy 1040 mm produkowane przez firmę Ningbo Lingkai, zwane także blokami naciągowymi z trzema krążkami, służą do naciągania dwóch lub trzech przewodów w napowietrznej linii przesyłowej. A nasze pięć bloków do naciągania krążków linowych jest używanych do naciągania czterech przewodów w napowietrznej linii przesyłowej. Stosowane są zwykle w liniach wysokiego napięcia od 400 kV do 1000 kV.

Parametry bloków naciągowych o dużej średnicy 1040 mm

Numer pozycji	Model	Liczba krążków	Obciążenie znamionowe (kN)	Waga (kg)	Funkcja
10168-1	SHDN1160	1	60	65	Środek: nylonowy krążek MC
10168-2	SHSQNK1160	3	120	220	Środek: nylonowy krążek MC Przewód: nylonowy krążek MC wyłożony gumą

Uwagi:

1. Maksymalny odpowiedni przewodnik ACSR1250

2. Wymiary bloków naciągowych o dużej średnicy 1040 mm dla przewodu (średnica zewnętrzna × średnica rdzenia × szerokość krążka) Φ1160 × Φ1000 × 150 (mm).

3. Wymiary bloku liny stalowej (średnica zewnętrzna × średnica rdzenia × szerokość krążka) Φ1160×Φ1000×130(mm).

4. Nylonowy krążek MC wyłożony gumą jest wyłożony w połowie.

Wymiary tych bloków naciągowych o dużej średnicy 1040 mm (średnica zewnętrzna*średnica korzenia*szerokość krążka) wynoszą Φ1040×Φ900×125 (mm). Aby poświadczyć jakość i bezpieczeństwo, wszystkie dostarczone przez nas bloki naciągowe przeszły przed wysyłką obciążenie znamionowe o wysokim naprężeniu trzykrotnie większe niż 10 minus. Tymczasem surowiec nylonowy MC, który importujemy z USA, czyli o 96% więcej niż z Chin.

Bloki naciągowe o dużej średnicy 1040 mm są przeznaczone do obsługi dużych przewodów przewodzących o przekroju do 1120 milimetrów kwadratowych, takich jak ACSR1120.

Wymiary bloków naciągowych o dużej średnicy 1040 mm wynoszą w przybliżeniu Φ1040 × Φ900 × 125 mm (średnica zewnętrzna × średnica podstawy × szerokość krążka), dzięki czemu nadają się do solidnych operacji naciągania.

Bloki naciągowe o dużej średnicy 1040 mm są wyposażone w nylonowy krążek MC z gumową wyściółką, który jest w pełni wyłożony, z możliwością dostosowania połowy w razie potrzeby.
