Rolka do układania kabli

Rolki do układania kabli (znane również jako rolki prowadzące kable lub nylonowe rolki uziemiające kable) produkowane przez Ningbo Lingkai w Chinach są ważnym wyposażeniem w systemie instalowania kabli. Rolki do układania kabli mogą znacznie zmniejszyć naprężenie kabla w obszarze zginania lub obracania i chronić zespół kabla przed uszkodzeniem. Te rolki do układania kabli są wykonane z trwałych materiałów i można je dostosować do różnych środowisk, w tym wewnątrz i na zewnątrz, w wysokich i niskich temperaturach oraz w trudnych warunkach pracy, zapewniając niezawodność i stabilność układania kabli.

Wyślij zapytanie

Opis produktu

Rolka do układania kabli wyprodukowana w chińskiej produkcji Ningbo Lingkai, znana również jako rolka prowadząca kabel lub rolka uziemiająca kabel z nylonowym kołem, jest niezbędnym urządzeniem stosowanym w systemach instalacji kablowych, które spełnia wiele ważnych funkcji. Funkcje te opisano szczegółowo poniżej:

1. Zmniejszenie naprężenia kabla: Jedną z podstawowych funkcji rolki do układania kabli jest zmniejszenie naprężenia kabla w obszarach, w których występują zagięcia lub zmiany kierunku trasy kabla. Odpowiednio podparty wałek do układania kabli może pomóc zmniejszyć naprężenia elementów kabla, zapobiegając ich uszkodzeniu z powodu nadmiernego napięcia.

2. Zapobiegaj zużyciu kabla: Rolka do układania kabli ma gładkie powierzchnie, które pomagają zmniejszyć tarcie pomiędzy kablem a rolką, zapobiegając zużyciu powierzchni i wydłużając żywotność kabla.

3. Utrzymanie prowadzenia kabli: Rolka do układania kabli pomaga utrzymać orientację i ogólną strukturę systemu kablowego, zapewniając jego stabilność i niezawodność, utrzymując kable w określonym kierunku i zapobiegając ich splątaniu lub przemieszczeniu.

4. Dostosowanie do różnych środowisk: Rolki do układania kabli są zwykle zbudowane z trwałych materiałów, które umożliwiają ich niezawodną pracę w szerokim zakresie środowisk. Środowiska te mogą obejmować ustawienia wewnętrzne lub zewnętrzne, warunki wysokiej lub niskiej temperatury oraz inne trudne warunki pracy.

Prosta rolka kablowa do układania kabla podziemnego

Nr artykułu	Model	Obciążenie robocze (KN)	Średnica kabla (mm)	Budowa rolki kablowej	Waga (kg)
21171	SHL1	10	Φ150	Odlewana aluminiowa rama Aluminiowy wałek	5.4
21172	SHL1N	10	Φ150	Odlewana aluminiowa rama Nylonowa rolka	3.6
21181	SHL1B	10	Φ160	Wałek aluminiowy z podstawą z blachy stalowej	5.5
21182	SHL1BN	10	Φ150	Nylonowy wałek z podstawą z blachy stalowej	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	Rama z rur stalowych Rolka aluminiowa	5.1
21192	SHL1GN	10	Φ150	Nylonowa rolka z ramą z rur stalowych	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Rury stalowe, długie nogi, rolka aluminiowa	9.4
21202	SHLG1N	10	Φ150	Nylonowe rurki z długimi nogami i rurkami stalowymi	7.8

Uwaga: Rolki służą do montażu różnych podziemnych kabli energetycznych o średnicy do Ø200 mm. Należy wybrać odpowiednią rolkę w zależności od rozmiaru kabla.

Wszystkie koła pasowe osadzone są na łożyskach. Rama wykonana jest ze stali ocynkowanej.

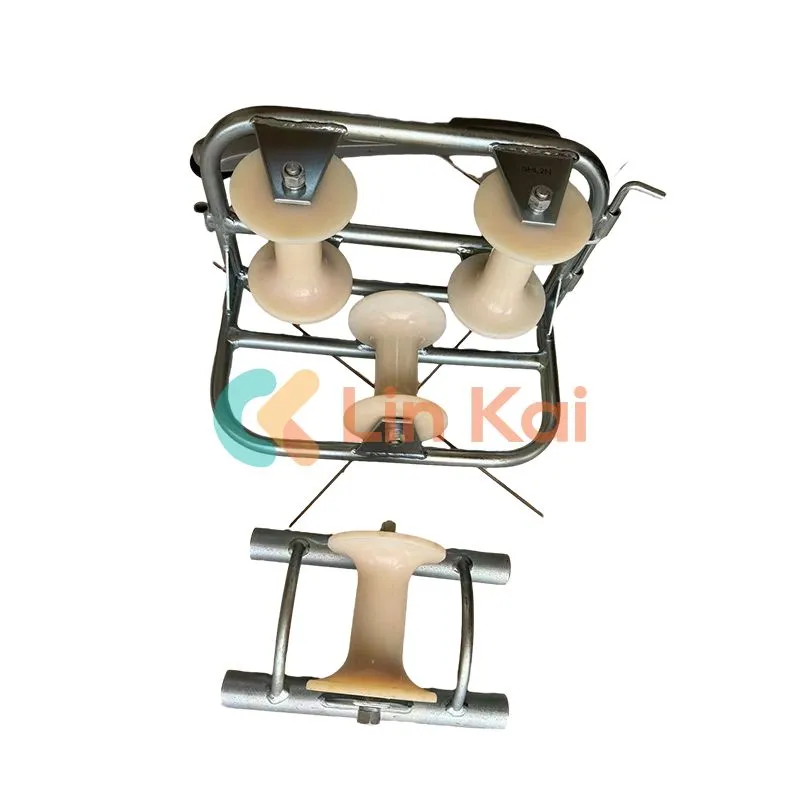

Rolki narożne do kabli

Nr artykułu	Model	Obciążenie robocze (KN)	Rozmiar kabli (mm)	Waga (kg)
21211	SHL	8	≤ Ř80	5.5
21221	SHL2	10	≤ Ř150	12
21222	SHL2N	10	≤ Ř150	10
21223	SHL3	10	≤ Ř150	11
21224	SHL3N	10	≤ Ř150	9
