Co to są bloki naciągu koła pasowego przewodnika?

Co to są bloki naciągu koła pasowego przewodnika?

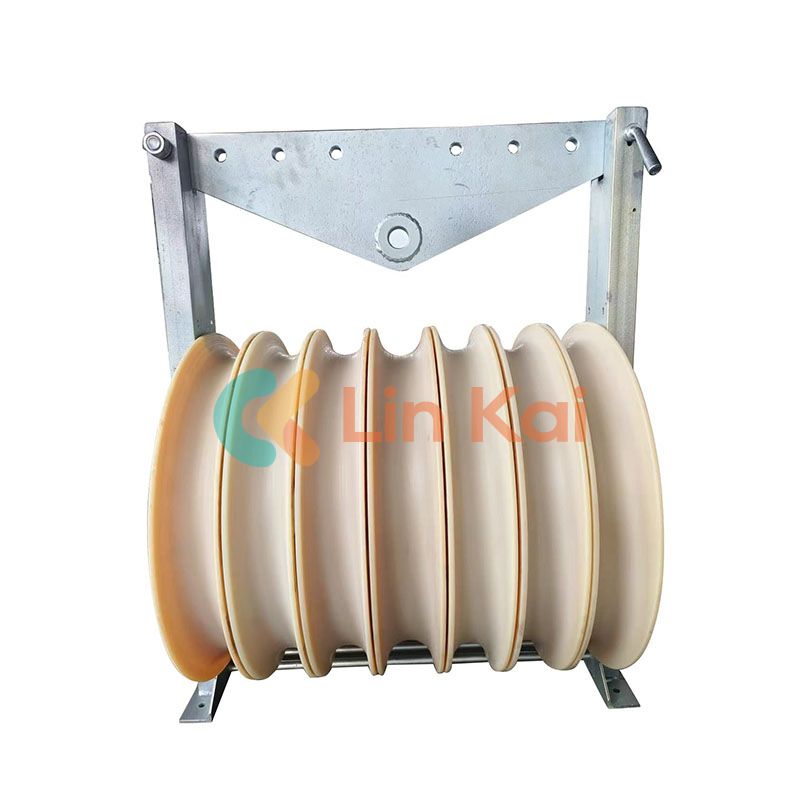

Bloki do naciągania krążków przewodzących to specjalistyczne krążki przeznaczone do podpierania i prowadzenia przewodów elektrycznych (przewodów) podczas naciągania napowietrznych linii przesyłowych. Zespół zazwyczaj składa się z rowkowanego koła zwanego asnopi ramę nośną. Przewodnik przechodzi przez krążek, który obraca się swobodnie, aby zmniejszyć tarcie i chronić powierzchnię przewodnika. Bloki są tymczasowo montowane na konstrukcjach wieżowych lub tymczasowych podporach przed rozpoczęciem ciągnięcia.

Jak działają bloki naciągu koła pasowego przewodnika?

Podczas operacji naciągania:

• Najpierw na całej trasie instalowana jest lina pilotująca lub linka ciągnąca.
• Blok naciągu przewodów umieszcza się na słupach lub punktach kątowych.
• Przewodnik jest przymocowany do liny ciągnącej i przeciągnięty przez każdy krążek.
• Obrót krążka znacznie zmniejsza tarcie i zapobiega ścieraniu lub uszkodzeniu przewodu.

Rowkowany krążek zapewnia, że ​​przewód pozostaje na torze nawet podczas pokonywania nierównego terenu lub zakrętów. Płynny ruch pomaga również załogom utrzymać odpowiednie napięcie i zminimalizować opóźnienia w montażu.

Dlaczego bloki naciągu krążka prowadzącego są ważne?

Istnieje kilka kluczowych powodów, dla których bloki te są niezbędne w budowie linii energetycznych:

• Zmniejszone tarcie i uszkodzenia:Konstrukcja minimalizuje tarcie i zużycie przewodów, zapobiegając kosztownym uszkodzeniom podczas instalacji.
• Właściwe zarządzanie napięciem:Ułatwiają kontrolowanie napięcia, które jest niezbędne dla stałego zwisu przewodu i długoterminowej niezawodności.
• Większe bezpieczeństwo:Ręczne ciągnięcie przewodów bez blokady zwiększa ryzyko pęknięcia i zranienia pracowników. Bloki zmniejszają to ryzyko.
• Wydajne naciąganie na duże odległości:W przypadku dużych rozpiętości lub trudnego terenu bloczki zapewniają płynny przebieg montażu i bez zbędnych przestojów.

Jakie typy bloków naciągu krążka przewodzącego istnieją?

Bloki naciągowe są podzielone na kategorie według liczby krążków i specjalnych zastosowań:

Jak wybrać odpowiedni blok naciągu krążka prowadzącego?

Przy wyborze odpowiedniego bloku należy kierować się kluczowymi kryteriami:

• Rozmiar i typ przewodu:Aby zminimalizować naprężenia zginające, należy upewnić się, że średnica krążka jest co najmniej 30–40 razy większa od średnicy przewodu.
• Liczba przewodów:Wybierz bloki o liczbie krążków pasujących do projektu linii — pojedyncze dla jednego przewodu, wielokrotne dla systemów wiązkowych.
• Znamionowa nośność:Obciążenie robocze powinno przekraczać maksymalne napięcie uciągu o margines bezpieczeństwa.
• Rama i materiał:Ramy są zazwyczaj wykonane ze stali ocynkowanej, a krążki linowe z aluminium o wysokiej wytrzymałości lub nylonu MC z opcjonalną wykładziną ochronną.

Jakie względy bezpieczeństwa mają znaczenie?

• Prawidłowa instalacja:Zapewnij bezpieczne zakotwienie na wieżach, aby uniknąć przypadkowego przesunięcia się podczas ciągnięcia.
• Regularna kontrola:Często sprawdzaj stan kół pasowych i łożysk, aby zapobiec awariom w trakcie pracy.
• Używaj sprzętu ochronnego:Pracownicy powinni nosić środki ochrony indywidualnej podczas obsługi przewodów i narzędzi pod wysokim napięciem.

Często zadawane pytania

Jaki jest główny cel bloku naciągu krążka przewodzącego?
Prowadzi i podtrzymuje przewód podczas instalacji linii napowietrznej, minimalizując tarcie i uszkodzenia mechaniczne.

Jak materiał krążka wpływa na wydajność?
Rolki wykonane z nylonu MC lub aluminium z okładzinami zmniejszają tarcie i minimalizują zużycie przewodów.

Czy jeden blok koła pasowego może obsłużyć wiele przewodów?
Tak — bloki wielokrążkowe są zaprojektowane do jednoczesnej obsługi dwóch, trzech lub czterech przewodów.

Czy bloki do naciągania krążków przewodzących są przeznaczone wyłącznie do linii energetycznych?
W zasadzie tak, ale podobne bloki można zastosować w instalacjach telekomunikacyjnych i innych napowietrznych kablach.

Jakie czynniki wpływają na wybór bloku?
Rozmiar przewodu, obciążenie rozciągające, środowisko i złożoność trasy wpływają na wybór bloku.
