Deska do biegania OPGW ZB zapobiegająca skręcaniu się

Płyta antyskrętna OPGW ZB wyprodukowana w chińskiej firmie LIngkai to specjalistyczne urządzenie stosowane w elektrycznych systemach przesyłowych do podtrzymywania i prowadzenia optycznego przewodu uziemiającego, który służy również jako obwód komunikacyjny. Został zaprojektowany tak, aby zminimalizować skręcanie i oscylacje, które mogą wystąpić w OPGW podczas normalnej pracy.

Wyślij zapytanie

Opis produktu

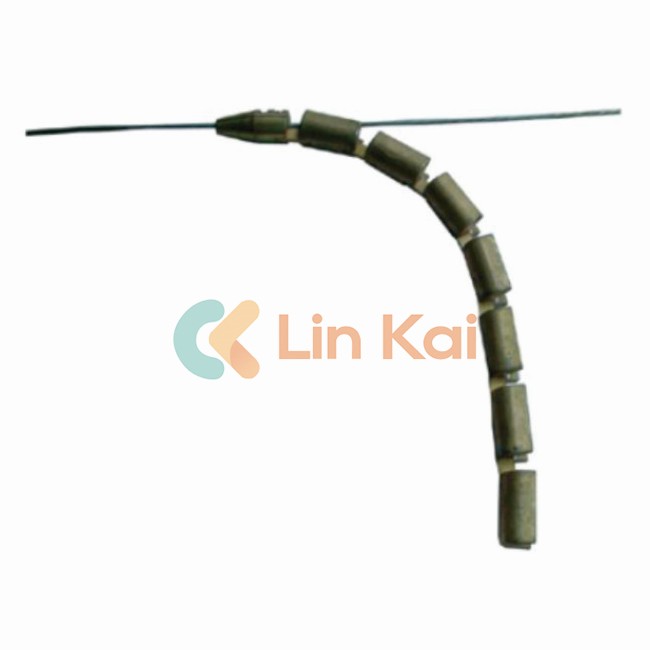

Wytrzymała płyta bieżna OPGW ZB firmy Lingkai, zwana płytą bieżną OPGW Head, służy do ciągnięcia kabla OPGW w napowietrznej linii przesyłowej. Płyta antyskrętna OPGW ZB składa się z dwóch kawałków stalowej przeciwwagi, aby uniknąć skręcania się kabla OPGW podczas operacji naciągania. Służy do naciągania kabli światłowodowych. Za pomocą tego narzędzia można zapobiec spirali kabla. Montuje się go bezpośrednio na głowicy kabla OPGW w odstępie 2 metrów dla 2 sztuk urządzeń. Te narzędzia do naciągania Płyty czołowe OPGW służą do naciągania kabli światłowodowych; są specjalnie zaprojektowane do łączenia liny ciągnącej z kablem światłowodowym. Za pomocą tego narzędzia można zapobiec spirali kabla.

Płyta antyskrętna OPGW ZB (urządzenie przeciwwagi)

Nr artykułu	Model	Obciążenie znamionowe (KN)	Siła momentu obrotowego zapobiegająca skręcaniu (Nm)	Zakres rozmiarów OPGW (mm)	Całkowita waga (kg)
20118	ZB1	20	32	11-16	2X12,5

Parametry złączy siatkowych dla płyty biegowej OPGW ZB Anti-Twist i przewodu uziemiającego

Pojedyncza głowica Nr art.	Podwójna głowica Nr art.	Model	Średnica kabla (mm)	Obciążenie (KN)
Z ochraniaczem	z ochraniaczem	Model	Średnica kabla (mm)	Oceniono	Przerwa
17141	17141S	SLE(S)-1	F 7-11	10	30
17142	17142S	SLE(S)-1,5	F 11-15	15	45
17143	17143S	SLE(S)-2	F 15-18	20	60
17144	17144S	SLE(S)-2,5	F 18-22	25	75

Złącza siatkowe do płyty biegowej OPGW ZB Anti-Twist i przewodu uziemiającego służą do mocowania OPGW lub GSW podczas operacji naciągania linek. Złącza kielichowe siatki wykonane są z drutu stalowego ocynkowanego o wysokiej wytrzymałości, bardzo miękko owiniętego i zaprasowanego osłoną aluminiową i miedzianą. Tuleja może chronić przewodnik i zapobiegać uszkodzeniu przez głowicę OPGW złączy siatkowych.
