Ochraniacz rękawów do łączenia

Wysokiej jakości osłona tulejek do łączenia przewodów uziemiających firmy Lingkai jest wyposażona w tulejki zabezpieczające przed splotami przewodów uziemiających oraz tulejki zabezpieczające przed splotami ACSR i została zaprojektowana w celu ochrony złączy tulejek zaciskowych przewodu ACSR podczas operacji naciągania linii i zapewnienia ich bezpiecznego przejścia przez bloki naciągu. Łączniki pokrywy składają się z dwóch części muszli, które wykonane są ze stali ocynkowanej. Na obu końcach zamontowane są gumowe elementy zabezpieczające złącze środkoworozpiętościowe podczas przejazdu przez krążki naciągowe.

Wyślij zapytanie

Opis produktu

Wysokiej jakości osłona tulei łączących firmy Lingkai to trwałe i ekonomiczne rozwiązanie, które zapewnia niezawodną ochronę spawów ACSR w zastosowaniach przesyłowych i dystrybucyjnych. Ochraniacz rękawów do łączenia jest wykonany z wysokiej jakości materiałów.

Nasza osłona tulejek do łączenia została zaprojektowana w celu zapewnienia optymalnych połączeń między przewodami ACSR, jednocześnie chroniąc je przed czynnikami środowiskowymi.

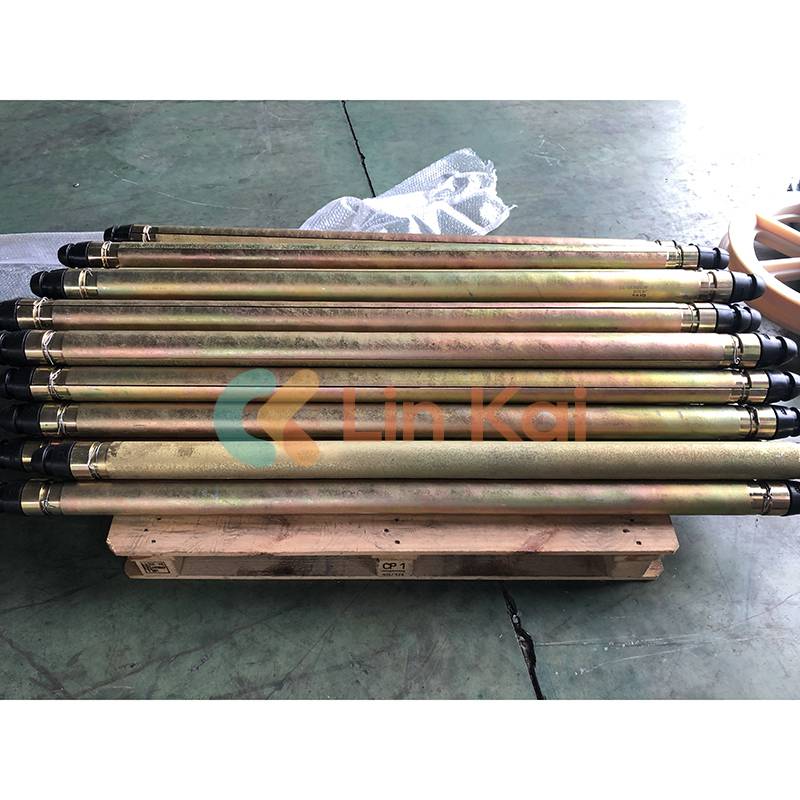

Łączniki pokrywy składają się z dwóch części muszli, które wykonane są ze stali ocynkowanej. Na obu końcach zamontowane są gumowe elementy zabezpieczające złącze środkoworozpiętościowe podczas przejazdu przez krążki naciągowe.

Osłony tulejek łączących (usztywniacze) służą do ochrony złącza przewodu podczas operacji ciągnięcia przewodu napowietrznego.

Główne dane techniczne osłony tulei łączących przewód uziemiający

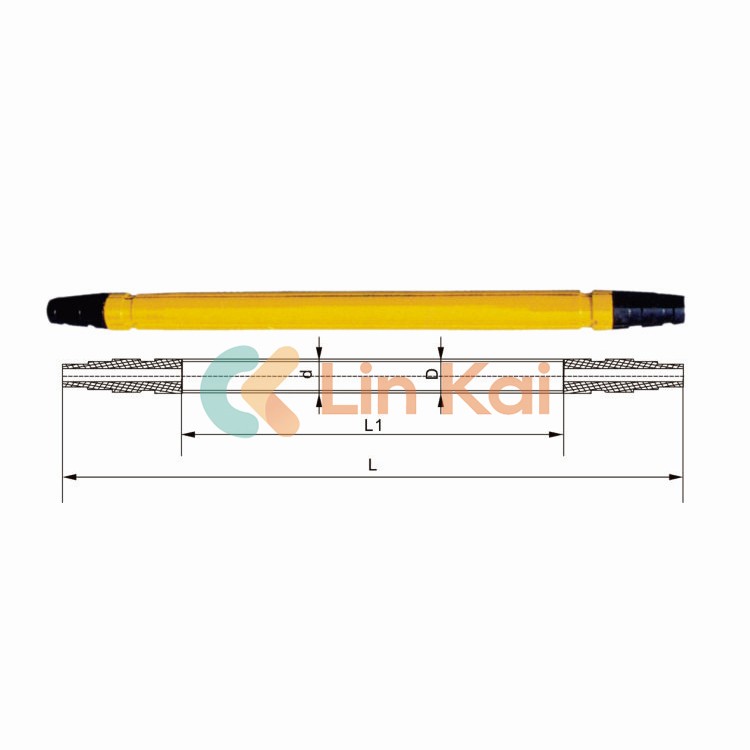

Numer pozycji	Model	Główny wymiar (mm)				Odpowiedni przewód uziemiający
Numer pozycji	Model	D	L	d	L1	Odpowiedni przewód uziemiający
17213	J55G	Φ30	450	F24	280	GJ50, GJ55
17214	J70G	Φ30	510	F24	340	JLB65, GJ70
17215	J80G	F34	510	F27	340	GJ80
17216	J95G	F34	585	F27	415	JLB95
17217	J100G	F38	590	F28	390	LGJ50/30, GJ100
17218	J120G	Φ40	660	Φ30	440	GJ120, JLB120
17219	J150G	F45	850	F37	530	GJ150, LGJ70/40, LGJ95/55

UwagaWymóg dotyczący różnych rozmiarów powinien być wskazany w umowie.

Ta osłona tulei łączących ACSR ma zastosowanie do rurki zaciskanej, która jest zgodna ze standardem DL/T758-2001 dotyczącym złączy łączących wykorzystujących hydrauliczne złącze zakładkowe. Jeżeli rozmiar rurki zaciskanej różni się od standardowego, w umowie należy podać wymiar tulejek do łączenia.

Główne dane techniczne

Numer pozycji	Model	Główny wymiar (mm)				Odpowiedni przewodnik (maks.)
Numer pozycji	Model	D	L	d	L1	Odpowiedni przewodnik (maks.)
17201	J240B	F45	850	F38	530	LGJ240/55
17202	J300B	F51	940	F43	600	LGJ300/50
17203	J400B	F57	995	F47	655	LGJ400/50
17204	J500B	F68	1080	F56	740	LGJ500/65
17205	J630B	F83	1180	F63	800	LGJ630/55
17206	J720B	F83	1196	F63	816	LGJ720/50
17207	J900B	F89	1180	F73	800	LGJ900/75
10208	J1000B	F95	1400	Φ75	1020	LGJ1000/80
