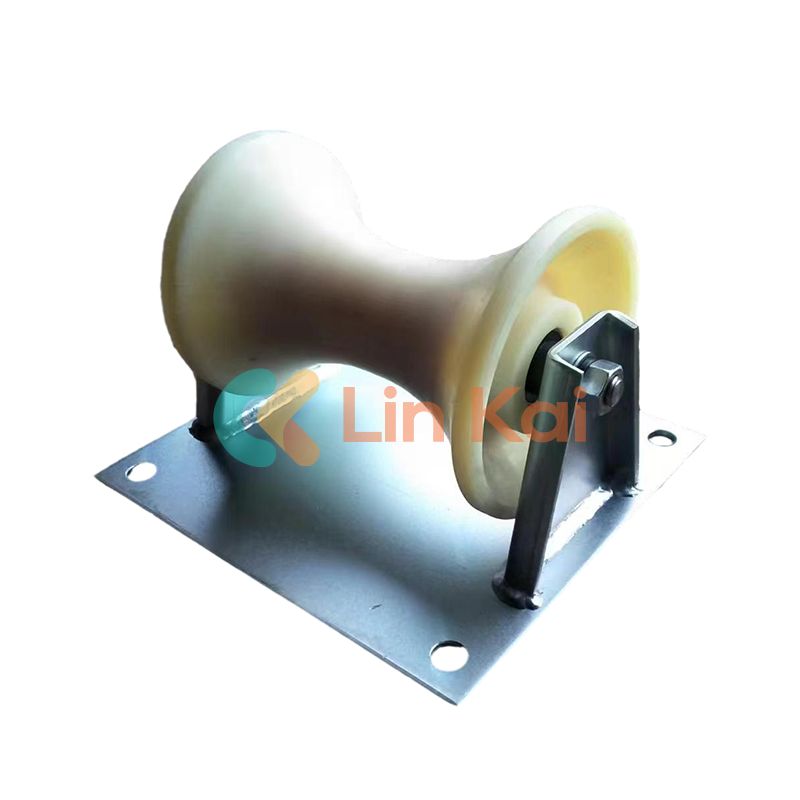

Podziemny wałek kablowy

Podczas instalowania i usuwania podziemnych kabli elektrycznych w tunelach lub rowach wykorzystuje się trwałe podziemne rolki kablowe do ciągnięcia i montażu kabli energetycznych. Krążki są wykonane z nylonu MC lub aluminium produkowanego w chińskiej manufakturze Ningbo Lingkai.

Wyślij zapytanie

Opis produktu

Podziemny wałek kablowy do ciągnięcia i instalacji kabla zasilającego ma poniższe funkcje i zalety

1. Rolki kablowe to niezbędne urządzenia stosowane w systemach kablowych, które spełniają różne funkcje. Nazywa się je również krążkami linowymi lub rolkami podtrzymującymi kable, co opisuje ich ogólne przeznaczenie.

Zmniejszenie naprężenia kabla

2. Roczna gwarancja na rolkę podziemną odgrywa znaczącą rolę w utrzymaniu napięcia w systemie kablowym.

Mogą zmniejszyć napięcie kabla, szczególnie w obszarach, w których na trasie kabla występują zagięcia lub zakręty. Zapewniając odpowiednie podparcie, pomagają zminimalizować naprężenia kabli i zapobiegają ich uszkodzeniom na skutek nadmiernego naprężenia.

3. Zapobieganie zużyciu kabli

Powierzchnia podziemnego walca kablowego jest zwykle gładka i zaprojektowana tak, aby zmniejszyć tarcie pomiędzy kablem a kołem pasowym. Zapobiega to zużyciu kabla i wydłuża jego żywotność.

Odpowiednia praca rolek kablowych w linii prostej, aby zapobiec zużyciu powierzchni, zapewniając wsparcie i minimalizując ruch linki.

Wałek do kabli podziemnych do układania arkusza danych kabli podziemnych

Nr artykułu	Model	Obciążenie robocze (KN)	Średnica kabla (mm)	Budowa rolki kablowej	Waga (kg)
21171	SHL1	10	Φ150	Odlewana aluminiowa rama Aluminiowy wałek	5.4
21172	SHL1N	10	Φ150	Odlewana aluminiowa rama Nylonowa rolka	3.6
21181	SHL1B	10	Φ160	Wałek aluminiowy z podstawą z blachy stalowej	5.5
21182	SHL1BN	10	Φ150	Nylonowy wałek z podstawą z blachy stalowej	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	Rama z rur stalowych Rolka aluminiowa	5.1
21192	SHL1GN	10	Φ150	Nylonowa rolka z ramą z rur stalowych	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Rury stalowe, długie nogi, rolka aluminiowa	9.4
21202	SHLG1N	10	Φ150	Długie nogi z rur stalowych, nylonowa rolka	7.8
